一、總體概述
1.1研發背景
大型水電站的裝機容量普遍都超過100MW，轉子溫度分布是影響發電機組安全運行的重要參數;但由于轉子不斷旋轉，轉子內部溫度數據監測存在很大困難。傳統的伏安法、pt100熱電阻+無線數傳方式，只能反映轉子整體的平均溫度，不能反映溫度具體分布與熱點狀況。存在供電電源不穩定、傳感器帶電等問題，影響數據精度，不能準確反映發電機運行的安全狀況。

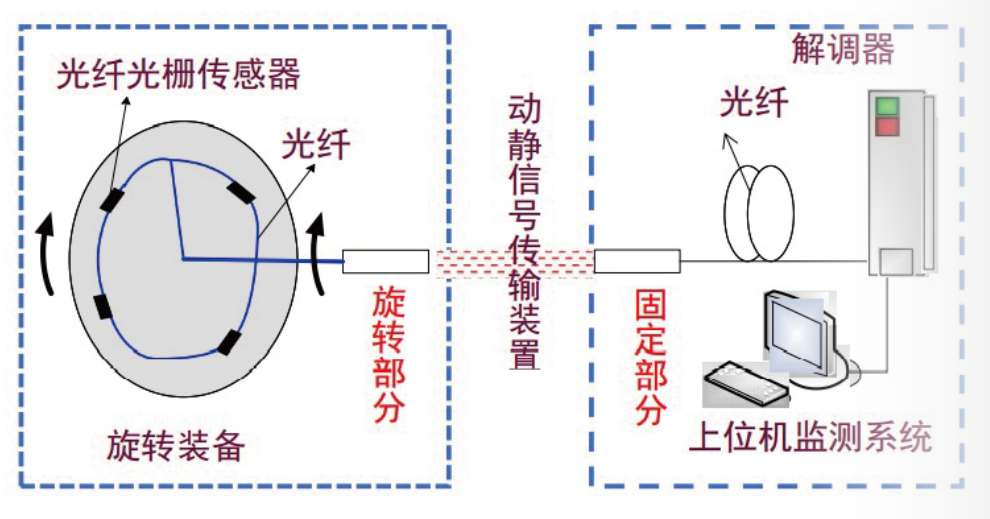

1.2系統原理
該系統結合當今最先進的光纖光柵感知技術和大型旋轉設備信號轉換技術，將發電機組轉子勵磁引線溫度準確測量，并通過無線光轉換裝置傳輸?shù)綘顟B(tài)監測屏進行顯示。

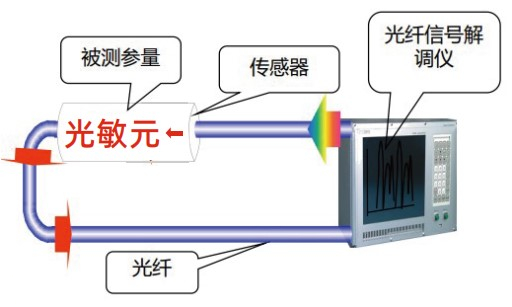

1.3光纖光柵溫度傳感原理

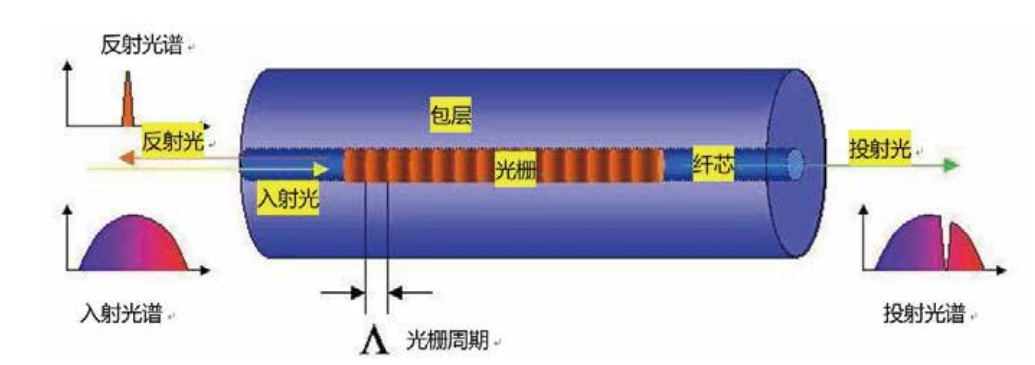

光纖光柵溫度傳感原理主要是利用光纖材料自然的光敏特性，沿纖芯軸向形成的一種折射率周期性分布的光柵區，隨著測點溫度的變化，光柵區的柵距也發生變化，反射光中心波長發生相應的變化，對反射光波長進行解調分析，反應測點的溫度。
二、系統介紹
2.1系統特點
針對大型旋轉設備，獨有的核心專利技術，解決轉子信號傳輸難題。
·本質安全，適合易燃、易爆場所
·光傳輸，抗電磁干擾，高精度，適合強電磁場區域
·尺寸小、重量輕，便于施工安裝，易于組網
·光纖性能穩定、壽命長，適合長期安全監測
·測量精度高，能夠準確反映待測結構表面真實溫度
·能夠對多種物理量進行同時測量，實現分布式組網
·動靜信號裝置，很好地解決了轉子內部動態信號傳輸問題

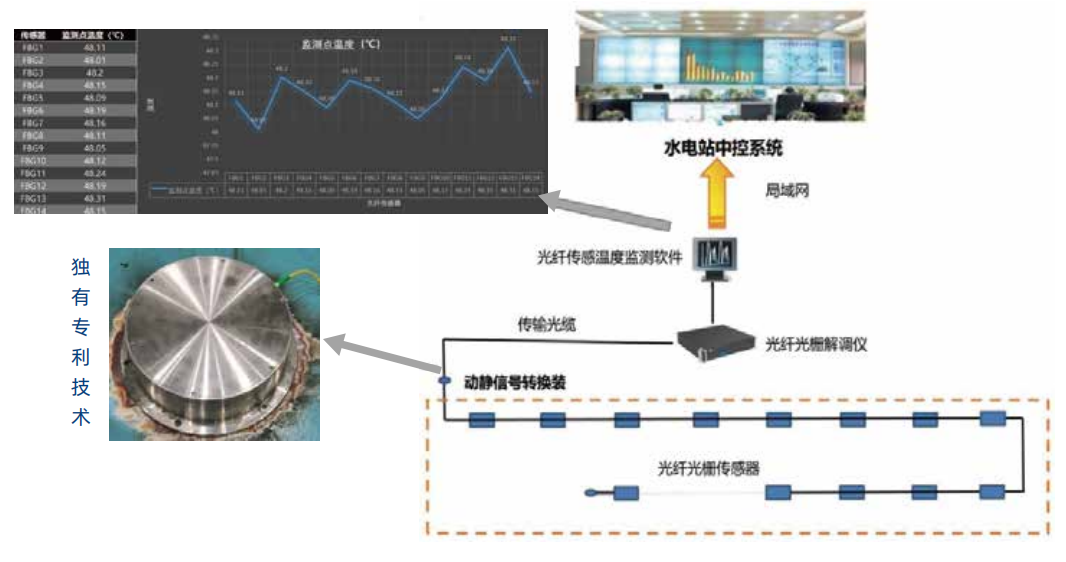

2.2系統組成

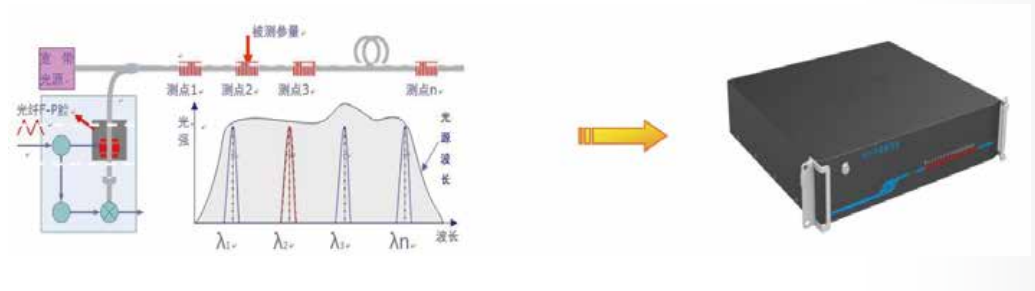

·光纖光柵解調儀
·光纖傳感溫度監測軟件
·光纖光柵溫度傳感器
·動靜信號轉換裝置
·光纖光柵解調儀
光纖傳感溫度監測軟件具有強大的數據庫，可以實現多種功能，包括溫度趨勢曲線、歷史、溫度曲線、統計報表、數據存儲管理等（可根據用戶需求進行開發）。

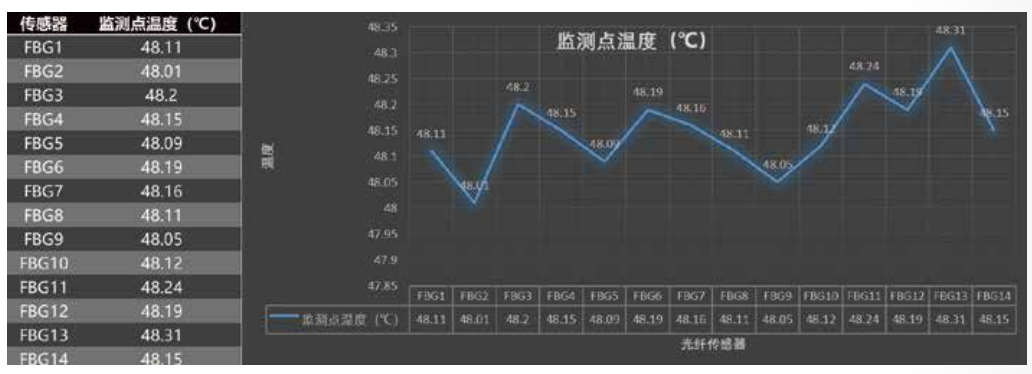

·光纖傳感溫度監測軟件
它是光纖光柵傳感的專業應用軟件，強大的數據庫，可以實現多種功能，包括溫度趨勢曲線、歷史、溫度曲線、統計報表、數據存儲管理等（可根據用戶需求進行開發）。
·光纖光柵溫度傳感器
采用耐高溫、絕緣的特種材料作為封裝基體（不同的運用場合具有不同的封裝材料和形式）
·動靜信號轉換裝置
采用無線光傳輸?shù)男盘栟D換技術，特別適用大型旋轉設備的信號傳輸，不受強電磁干擾。

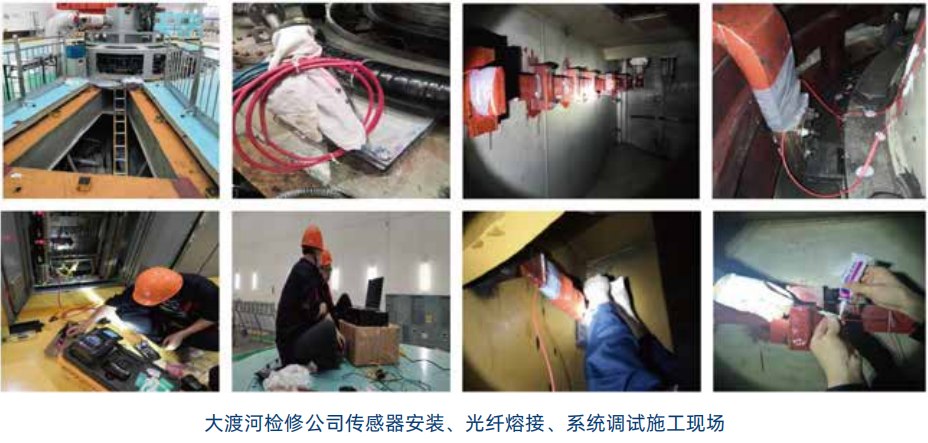

三、應用案例
