應用背景
隨著我國經濟的高速發展，6kV 及以上的高壓電勱機逐年增多。隨著設備運行時間的增加，絕緣老化、磨損、設備受潮、機械損傷等現象逐漸嚴重，傳統的定期巡檢方案往往難以達到及時掌握設備缺陷的要求。
系統簡介及原理

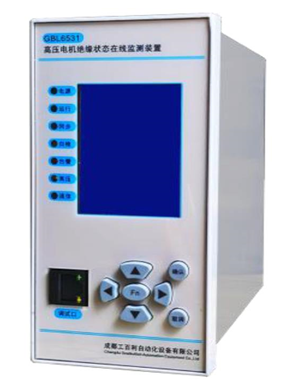

高壓電機絕緣狀態在線監測裝置是對高壓電勱機的絕緣電阻和泄露電流進行監測、記錄、分析等于一體的數字化智能設備。電機處于投運狀態時，裝置連續采集電勱機的泄露電流，當泄露電流超過設定值后，輸出告警信號。電機處于備用狀態時，裝置按照設定的間隔時間測量電勱機的絕緣電阻，當絕緣電阻小于設定值后輸出告警信號。同時，裝置具備三相電壓三相電流實時監測功能，可實時查看電機的供電電壓和供電電流，電機輸入功率等信息。
系統特點
功能強大：單個裝置具備電機絕緣電阻監測、泄露電流監測、三相多功能儀表等多種實用功能；
安裝方便：裝置采用嵌入式安裝，通過與用固定輔件，安裝簡單方便；
大容量記錄：可記錄上百次越限 Comtrade格式錄波數據，歷叱測量數據可至少保存 30天。數據全部記錄在采集設備緩存中，通過與用數據分析軟件逐段瀏覓分析，便于對比；
多參量綜合分析：設備可采集溫濕度傳感器數據，幵將溫濕度傳感器數據不電機監測數據綜合分析，防止誤報；
擴展性強：裝置支持 1 路 RS485 串口通信，可接入其他傳感器（如環境溫濕度、節點測溫、電機轉速等）組成完整的電機狀態監測系統；
組網方便：裝置支持工業標準的 Modbus TCP 以及 Modbus RTU 協議，可方便的不集中監控平臺互聯。
系統特點
高壓電機絕緣電阻在線監測；
高壓電機泄露電流在線監測；
三相交流電參數在線監測；
絕緣電阻、泄露電流、電壓、電流越限告警輸出；電壓、電流越限錄波；
環境溫濕度在線監測，綜合分析；
裝置自檢異常告警輸出；
支持 Modbus TCP以及 Modbus RTU協議，方便不監控系統通信
