一、研發背景
水電站檢修前，需對機組的各類關鍵部位進行檢修前試驗，符合標準后，方可進場開展工作，當前很多試驗工作還處在人工記錄和計算階段，如修前導葉漏水量測試，當前還在采用人工方式掐表計算。急需一種可擴展的檢修前機組試驗智能監測系統，可隨著流域電站各個測點智能化的改造，智能接入測點數據，采用網絡通訊及自動計算手段，逐步解決目前機組檢修修前的各類試驗指標計算和監測問題。
二、系統原理

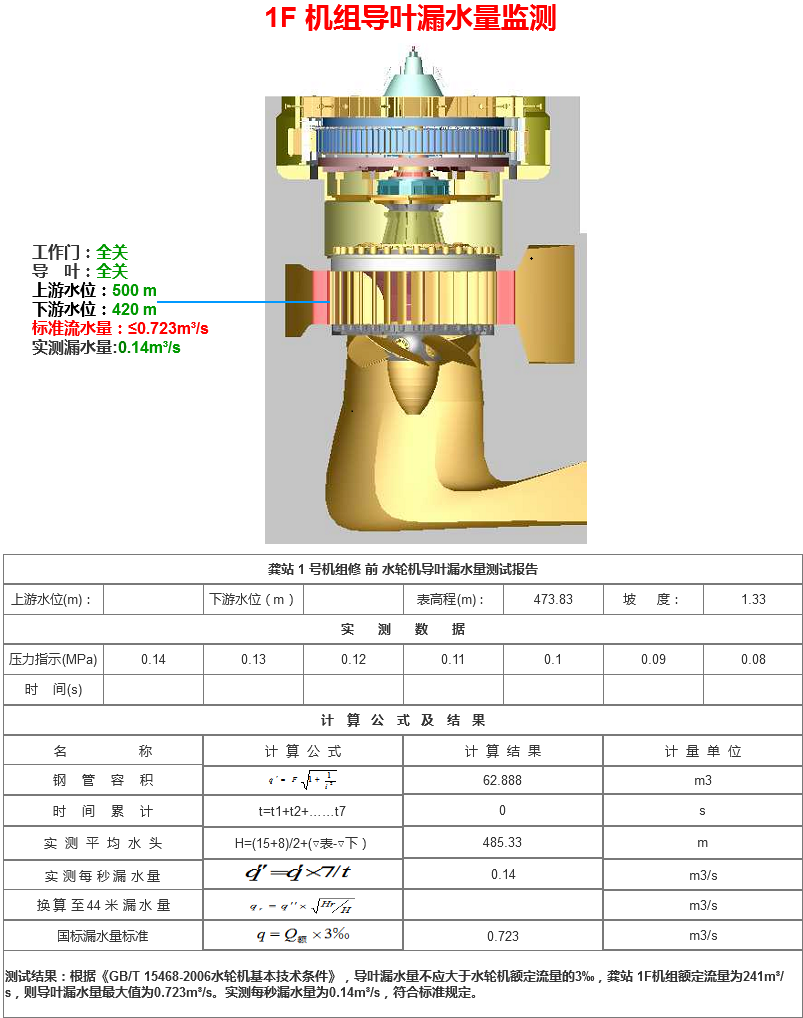

1.系統采用B/S架構，現場顯示每個水輪機的水流速度（m³/s），可以生成和查看報表功能；報表可以傳至云端服務器，云端服務器也可以查看報表，云端服務器支持多個水電站報表查看。2.系統采集蝸殼壓力、工作門狀態、導葉狀態、蝸殼取水閥狀態，通過填入的鋼管容積（壓測界值范圍內容積）、表高程、上下限壓力界值、坡度、額定流量計算出當前水流量，水流量低于正常值（不超過額定流量0.3%）后人員才可以進組人。3.系統需計算蝸殼壓力持續時間：蝸殼水壓進入設定的上、下限壓力界值范圍且工作門關、導葉關、蝸殼取水閥關時，系統則從上限值開始記錄t1、t2、...壓力持續時間直至低于下限壓力值tn秒。4.系統根據鋼管壓測范圍內容積和壓力界限范圍持續時間，根據公式，計算出漏水量。再根據額定流量(不超過額定流量0.3%)計算出漏水標準，比對得出結論（實際漏水量低于漏水標準則合格），并以綠色顯示實測值，超標則紅色顯示，并自動生成測試報告。計算方式如下圖所示：

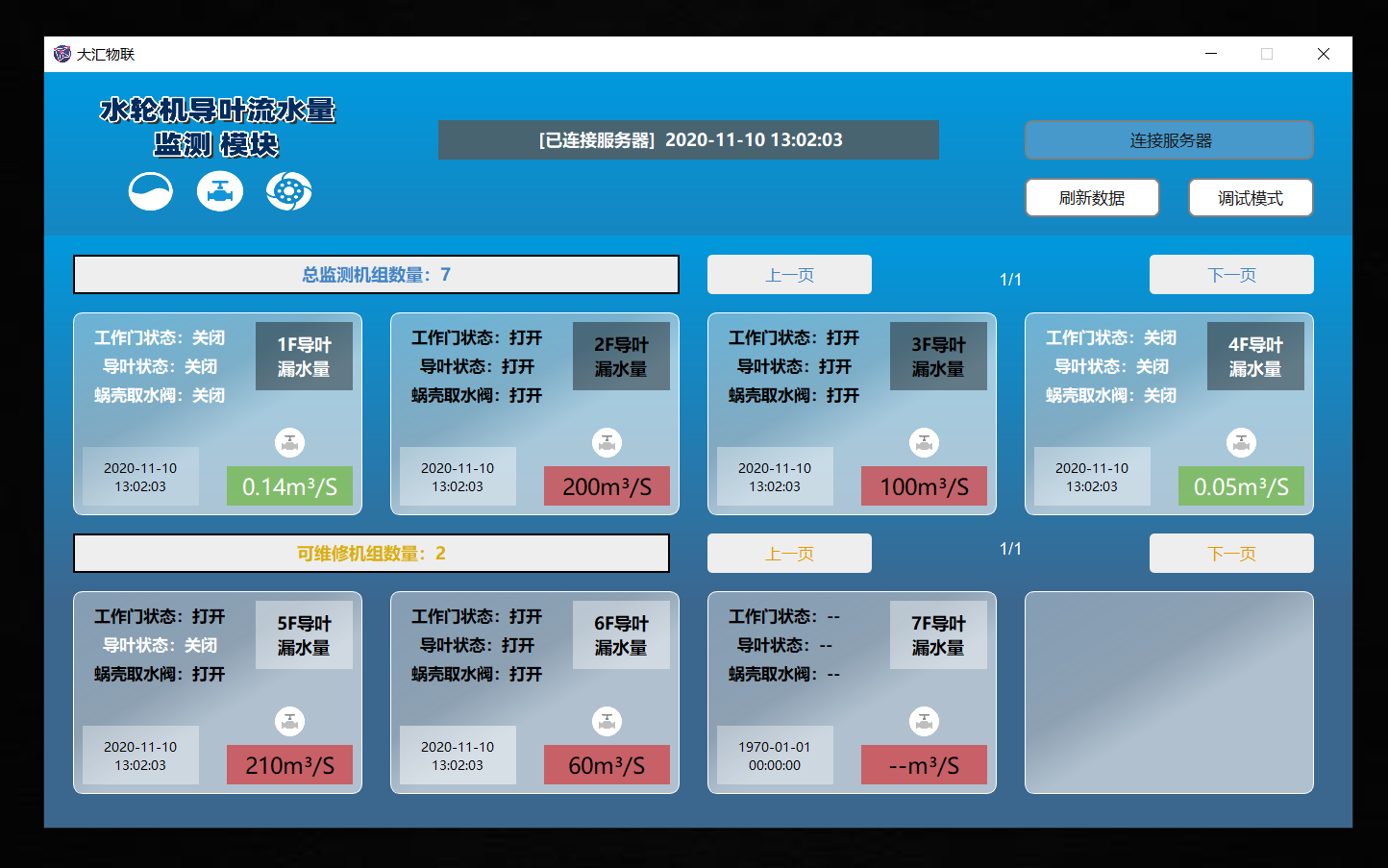

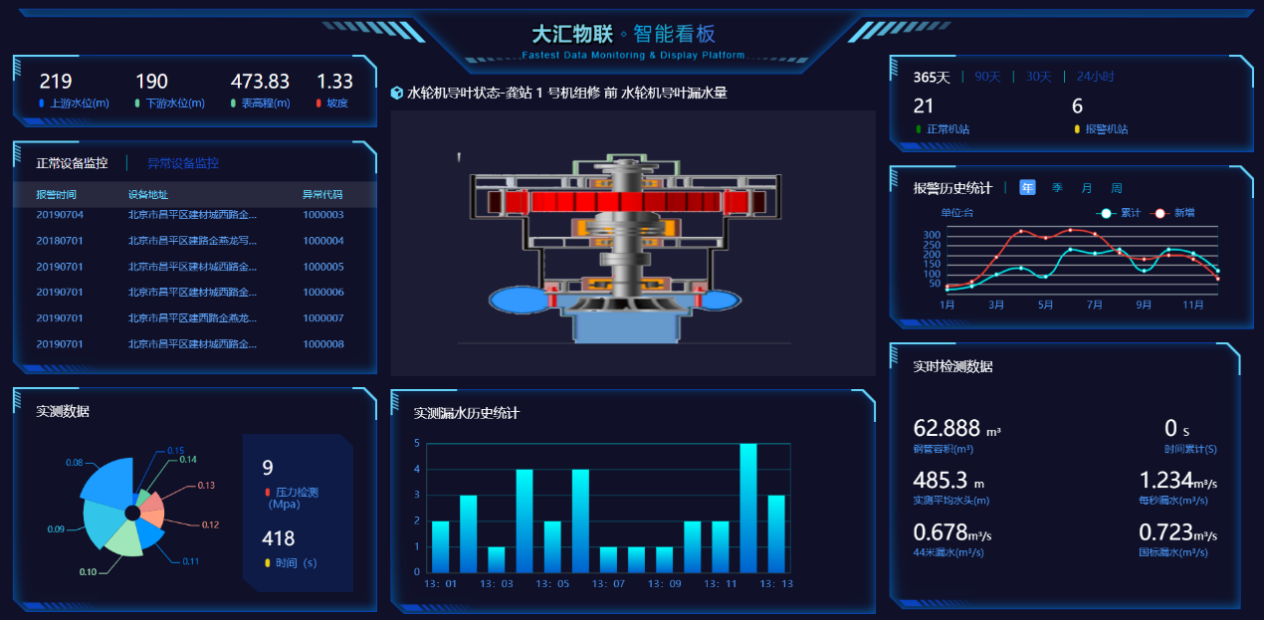

5.現場主屏幕上主顯示界面顯示每個機組當前水流量、蝸殼壓力、工作門狀態、導葉狀態、蝸殼取水閥狀態；設置界面可以人工輸入每個機組對應的鋼管容積（壓測界值范圍內容積）、表高程、上下限壓力界值、坡度、額定流量。6.開始計算時才用生成報表，其他時間不需要生成報表。7.工控機使用15-17寸屏幕，安裝在機柜前面板，工控機需要安裝SSD硬盤，報表至少保存5年時間。
三、 系統技術指標
·性能指標：蝸殼壓力、工作門狀態、導葉狀態、蝸殼取水閥狀態按秒級處理。一般系統響應時間1秒以內；統計分析的響應時間不得超過5秒； CPU平均負荷率≤10%；系統應至少能有效保存5年數據，且不影響運行速度。·可靠性：系統應采用面向?qū)ο蟮闹纹脚_(tái)和開發平臺，應采用成熟及先進的硬件、設備和軟件技術。·先進性：系統應積極采用先進的網絡、數據庫（PG）、通信、數據處理技術等，保證整個系統起點高、功能強、生命周期長。·安全性：系統應采取措施確保數據存取的安全性，防止人為的破壞和病毒的侵害，系統應具備健全的權限管理功能。·可擴展性：系統應具備具有強的硬件和軟件的擴展能力，為以后系統擴建和發展提供方便，適應不斷增加的業務需求，當增加新的監控對象時，只需增加少量設備和修改少量程序。
四、 系統介紹

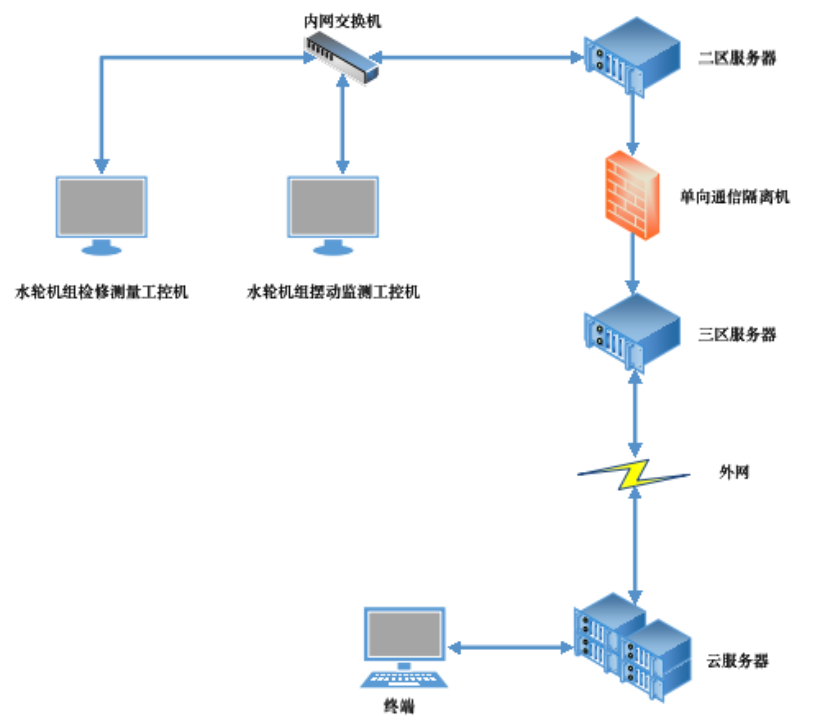

4.1網絡拓?fù)鋱D
4.2系統構成

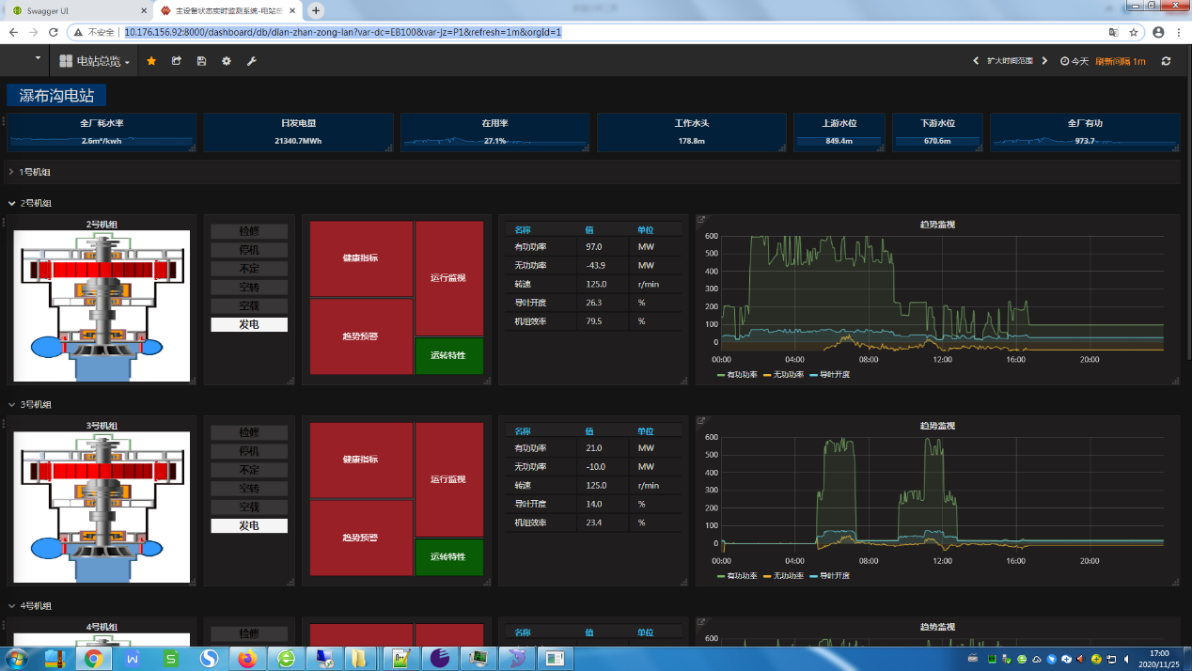

系統分為水輪機組檢修測量軟件，水輪機組檢修測量工控機，壓力獲取程序，狀態獲取程序，二區服務器推送程序，三區服務器推送程序，云服務器軟件。（1）水輪機組檢修測量軟件水輪機組檢修測量軟件功能：·顯示界面顯示各水輪機組的工作門狀態、導葉狀態、蝸殼取水閥狀態、水流量。·顯示界面可以手工錄入各水輪機組對應的鋼管容積（壓測界值范圍內容積）、表高程、上下限壓力界值、坡度、額定流量。·后臺獲取來自 “水輪機組擺動監測工控機” 蝸殼壓力值，獲取來自二區服務器的工作門狀態、導葉狀態、蝸殼取水閥狀態。·后臺進行邏輯運算，計算蝸殼壓力持續時間。工作門關、導葉關、蝸殼取水閥關，蝸殼壓力進入設定的上、下限壓力界值范圍且時，系統則從蝸殼水壓上限值開始記錄t1、t2、...壓力持續時間直至低于蝸殼壓力下限壓力值tn秒。·后臺進行計算，計算出漏水量。根據鋼管容積和壓力界限范圍持續時間，根據公式，計算出漏水量。再根據額定流量(不超過額定流量0.3%)計算出漏水標準，比對得出結論（實際漏水量低于漏水標準則合格），并以綠色顯示實測值，超標則紅色顯示，并自動生成測試報告。·報告生成與上傳，開始計算蝸殼壓力持續時間時才用生成報表，其他時間不需要生成報表。報表生成后需要傳到云服務器。·統計分析的響應時間不得超過5秒，數據儲存至少保存5年，能循環覆蓋。·軟件擁有開機自啟動功能，死機重啟功能。·軟件安裝在“水輪機組檢修測量工控機”中。
（2）水輪機組檢修測量工控機工控機要求：屏幕：15或17英寸屏幕，支持觸屏CPU:Intel 工業級CPU內存：2G及以上硬盤：500GB SSD硬盤接口：千兆網口、USB2.0/3.0、VGA、HDMI、COM口，并口，音頻輸出口使用溫度：-20~50℃操作系統：Windows7安裝方式：標準機柜前置安裝其他：EMC,ESD（3）壓力獲取程序壓力獲取程序安裝在“水輪機組擺動監測工控機”中，本程序通過讀取“水輪機組擺動監測工控機”的數據庫，獲取蝸殼壓力值，并把蝸殼壓力值傳給“水輪機組檢修測量工控機”中的水輪機組檢修測量軟件，蝸殼壓力獲取周期≤1s。（4）狀態獲取程序狀態獲取程序安裝在二區服務器中，本程序通過讀取二區服務器的數據庫，獲取工作門狀態、導葉狀態、蝸殼取水閥狀態，并把工作門狀態、導葉狀態、蝸殼取水閥狀態傳給“水輪機組檢修測量工控機”中的水輪機組檢修測量軟件，所有數據獲取周期≤1s。（5）二區服務器推送程序二區服務器推送程序安裝在二區服務器中，本程序用于接收來至“水輪機組檢修測量工控機”的報表，并把報表傳送給三區服務器推送程序。（6）三區服務器推送程序三區服務器推送程序安裝在二區服務器中，本程序用于接收來至二區服務器的報表，并把報表傳送給云服務器。（7）云服務器軟件
4.2系統功能
（1）“水輪機組檢修測量工控機”使用15-17寸帶SSD的工業級主機，能夠安裝在現場標準機柜中（“水輪機組擺動監測工控機”安裝的機柜），測量系統安裝在“水輪機組檢修測量工控機”中。（2）蝸殼壓力數據在“水輪機組擺動監測工控機”中獲取，在“水輪機組擺動監測工控機”安裝一個腳本，腳本負責從數據庫中讀取蝸殼壓力數據，并把數據傳給“水輪機組檢修測量工控機”中的測量系統。（3）工作門狀態、導葉狀態、蝸殼取水閥狀態在“二區服務器”中獲取，在“二區服務器”安裝一個腳本，腳本負責從數據庫中讀取工作門狀態、導葉狀態、蝸殼取水閥狀態，并把狀態傳給“水輪機組檢修測量工控機”中的測量系統。（4）二區服務器、三區服務器分別要安裝一個接收推送腳本，用來接收上級數據并推送給下一級。二區服務器和三區服務器是單向通行，只能二區服務器數據到三區服務器。測量系統生成的報表數據先推送給二區服務器，二區服務器再通過腳本推送給三區服務器，最后三區服務器再把數據推送給云服務器。（5）云服務器安裝一套B/S架構程序，能夠顯示和接收來至多個水電站的數據報表，能夠查看每個水電站的報表。
