一、方案概述
1.1研發背景
為加快推進輸電物聯網建設，國網公司提出以堅強輸電線路為基礎，綜合應用監測傳感、信息通信、數據融合、人工智能等技術，實現數據管理全景化、運行狀態透明化、診斷決策智慧化和設備修復高效化，具有本質堅強、實時感知、全息互聯、自主預警、智能處置特征的智慧輸電線路，實現堅強智能電網和電力物聯網的深度融合與全面提升。
1.2方案原理
智慧線路建設圍繞堅強智能電網和電力物聯網的深度融合和應用，充分利用“大云物移智鏈”等信息交互、人工智能、邊緣計算等技術手段，對 XXX線路本體新建故障診斷裝置、微風振動監測、導線綜合狀態監測傳感器（包含導線風偏、導線弧垂、導線溫度監測功能）、導線覆冰設備；對通道環境新建全景可視化監拍裝置、微氣象監測、防山火紅外監測、視頻監測設備；對桿塔本體新建桿塔傾斜、接地電流監測設備、絕緣子串風偏設備，實現對線路本體、桿塔本體和通道環境的全方位監測。
1.3方案目標
建成具有本質堅強、實時感知、全息互聯、自主預警、智能處置五大特征的智慧輸電線路。實現設備狀態及通道環境多維感知診斷，自主預警隱患異常、自動告警故障跳閘。
1.4整體架構
系統分為應用層、平臺層、網絡層和感知層。其中感知層又包括設備層、感知層網絡層和數據匯聚層，數據匯聚層的邊緣物聯代理裝置通過有線（RS485、網線）或無線（WIFI、LoRa）傳輸方式獲取設備層數據，并結合邊緣計算單元，對數據進行清洗、研判和分析。網絡層是感知層設備和平臺層之間進行數據傳輸?shù)耐ǖ?，本次智慧線路采用OPGW+WIFI中繼通信方式或4G/5G通信方式傳輸。平臺層包括數據中臺和主站系統。

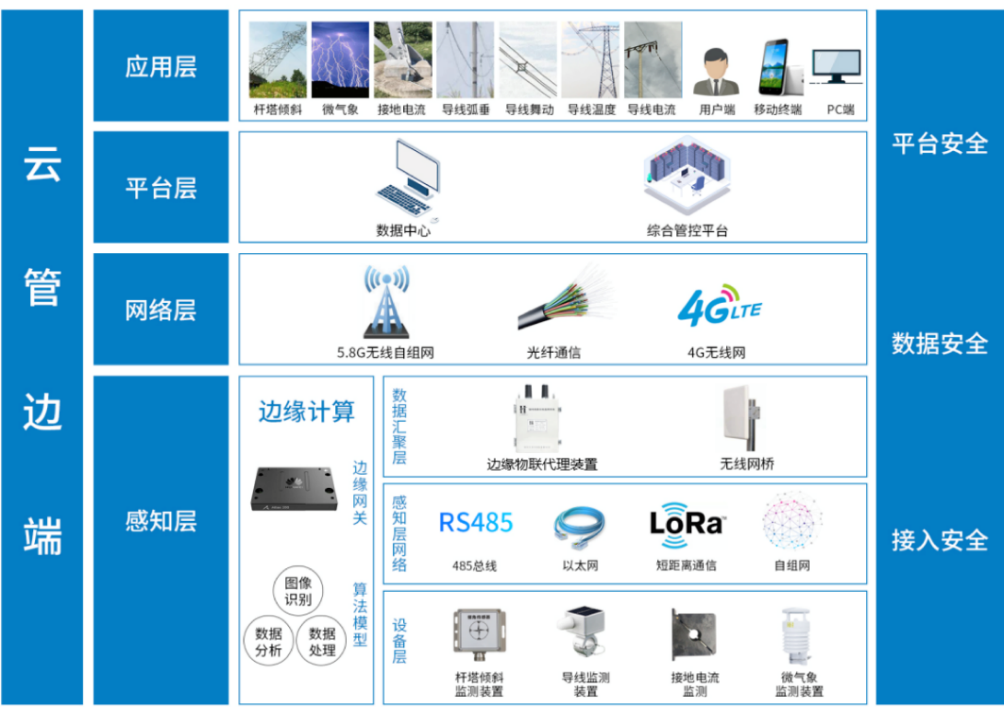

圖1-1 系統架構示意圖
本項目采用多數據融合建設方案實現對輸電線路本體、導線本體和通道環境的全方位實時監測，其中涉及桿塔傾斜監測、絕緣子風偏監測、接地電流監測、導線綜合監測（風偏、舞動、弧垂、溫度）、微風振動監測、分布式故障監測、導線覆冰、全景可視化監拍裝置、微氣象監測、山火監測、視頻監測及OPGW+WIFI或4G/5G通信鏈路建設，監測設備項目建設示意圖如下（注：實際設備配置根據具體監測點位需求配置）。

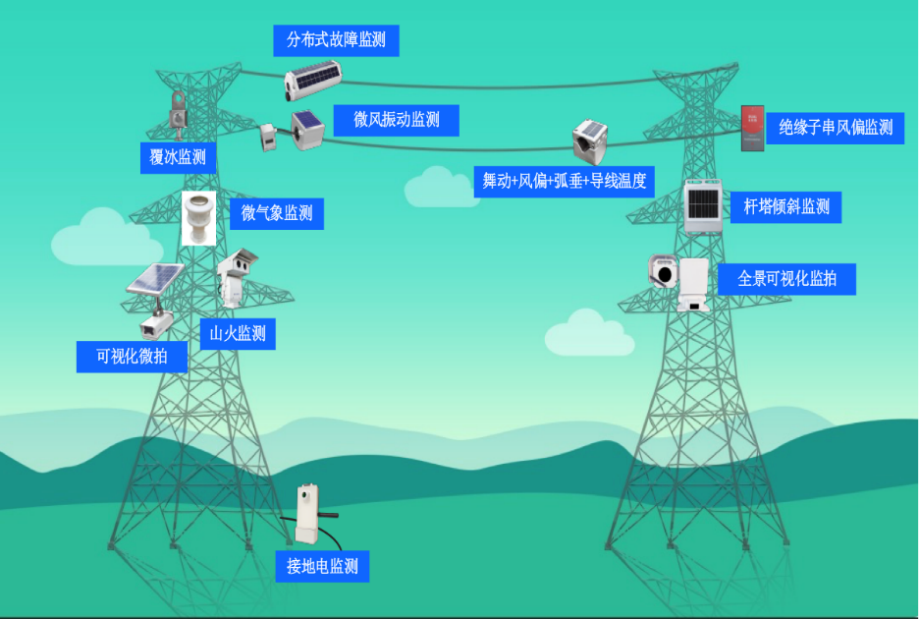

圖1-2 裝置布設示意圖
二、平臺建設方案
2.1平臺基礎架構

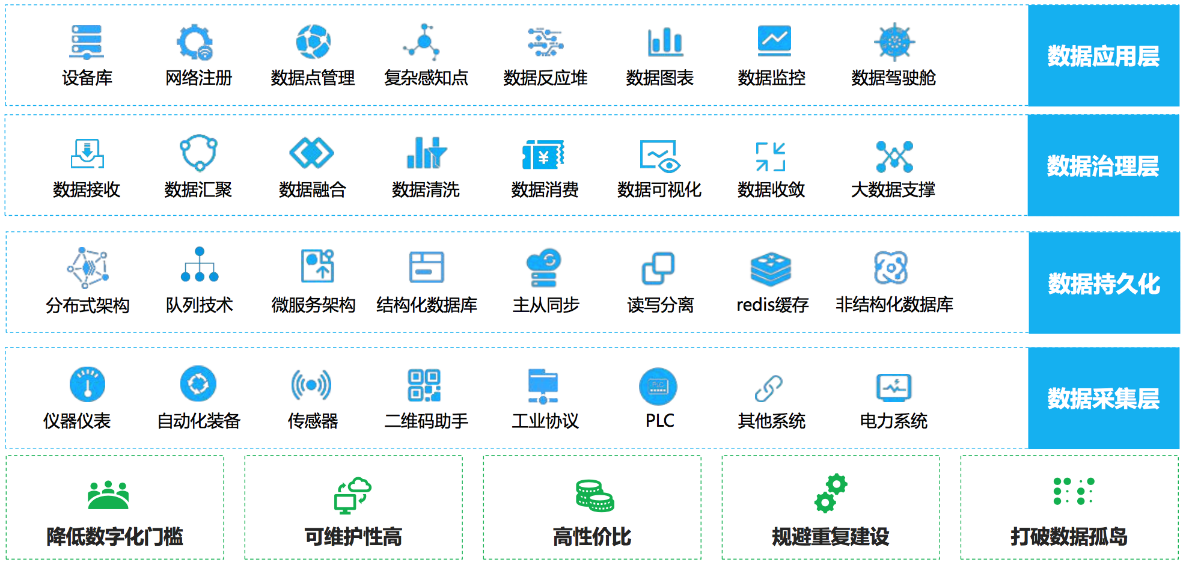

圖2-1 平臺架構
基礎平臺采用兼容性和擴展性的工業數據中臺，有效保證數據采集和數據治理及AI算法模型自助學習，有效提供系統性能、數據可靠性、可擴展性等。
2.2系統構成
監控平臺主要由前端監控中心系統，網絡傳輸系統，后臺監控管理系統構成。
前端監控中心系統主要負責采集和分析輸電線路實際環境中的實時數據（包括可視化數據、防外力破壞有關數據、桿塔狀態數據、微氣象數據、導線狀態數據等）。
網絡傳輸系統完成前端監控中心系統和后臺監控管理系統之間的數據通信。網絡傳輸系統支持802.11a/b/g/n標準網絡傳輸方式、TCP/IP網絡傳輸方式、運營商網絡、APN數據專網等網絡，實現前端監控裝置和監控中心之間的數據安全、穩定的傳輸。
后臺監控管理系統為系統的管理、分析、維護中心，是整個系統的管理和遠程運維的核心。監控中心平臺管理所有的設備，接收轄區內所有設備上傳的數據，實現視頻、狀態信息、報警信息、設備控制、語音對講等功能。
監控中心平臺通過傳輸網絡與前端設備資源連接，對前端監控資源進行整合，對前端設備進行集中維護和管理，負責圖像/視頻信息和報警信息的接收、監控。平臺實現對監控?cái)?shù)據的深入分析，更智能的進行輸電線路安全監測。平臺支持運行線路狀態分析系統。
2.3主要功能
①可視化巡視
包括地圖巡檢、實時視頻巡檢、錄像管理等。
②多維數據智慧感知
應用物聯網技術，采集微氣象、導線綜合狀態、桿塔、金具等各方面狀態信息，可及時獲得輸電桿塔及設備運行環境的狀態信息并分析處理。
③圖像智能識別
通過應用人工智能領域的基于深度學習算法的圖像智能識別技術，實現外破的自動識別和主動預警應用。
④數據智慧分析應用
通過采集和分析現場實時監測數據，如關鍵點溫度、風速、桿塔傾斜角度等，若超過閾值，則及時啟動相關監控單元的拍照、視頻、錄像等功能，第一時間掌控現場狀態，同時可通過日歷快捷查詢歷史數據曲線，使該系統成為輸電運維管理人員提供及時有效的工具。
⑤移動終端應用
通過定制移動終端，在現場接入終端信息網絡，實現現場信息全息互通，實時掌握設備故障報警，線路安全運維報警，報警信息。
⑥系統具備開放性和可擴展性
其他系統可接入本系統，如雷電定位系統、分布式故障定位系統的相關信息接入，實現多系統數據的匯集和功能聯動；同時本系統也可以接入其他系統，如將系統拍攝的現場圖片、地理位置數據等提供至其他監控管理系統，為供電指揮決策提供翔實數據支撐。
⑦系統管理
包括系統設置/配置、前端設備狀態監測與管理、用戶管理等。
Ø 權限管理靈活
系統管理包含了對人員、角色、組織架構等功能，可以細化對權限的管控程度，針對不同的角色賦予相應的操作、數據等權限，達到精準管控。

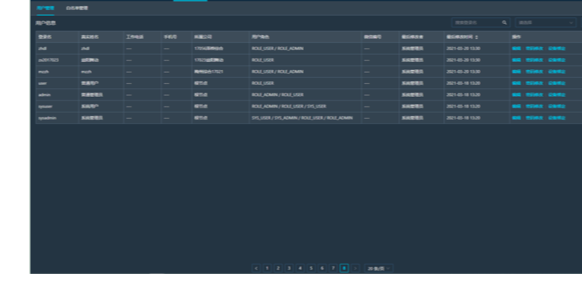

圖2-2 權限分配
Ø 管理、巡檢、維護全流程管理
設備管理、巡檢、保養、維修，一個系統掌控全局。

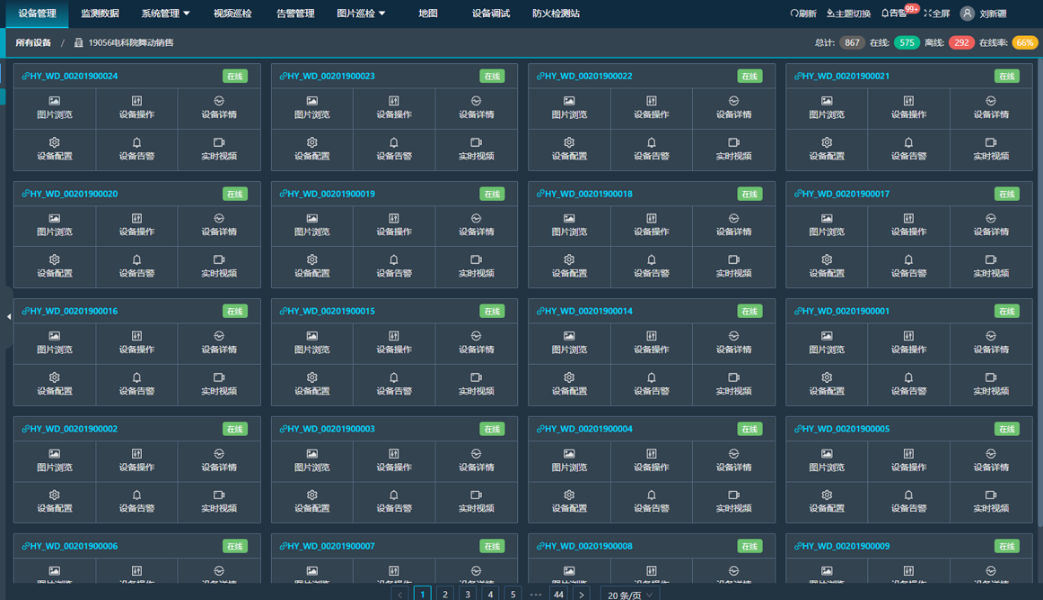

圖2-3 設備信息展示
Ø 規范高效管理，事項清晰無遺漏
設備編號、時間、方案等全程詳細記錄。
Ø 定期保養計劃，詳細明確
Ø 實時在線保修設備
底層接受到數據會對數據進行過濾、判斷，異常數據將處罰報警，報警將根據配置推送至相關處理人員，至此無需人員參與，可進行24小時不間斷全數據監控。
Ø 多場景、多種類設備支持。
針對多種行業設備特點優化，可根據不同設備的不同特點進行定制化改造，適配多場景行業設備。
支持多種設備接入形式，實現設備數據的無線采集和傳輸，運用各種數據展示技術，將各種設備的生產信息及時的展現出來，使生產過程更加透明化。

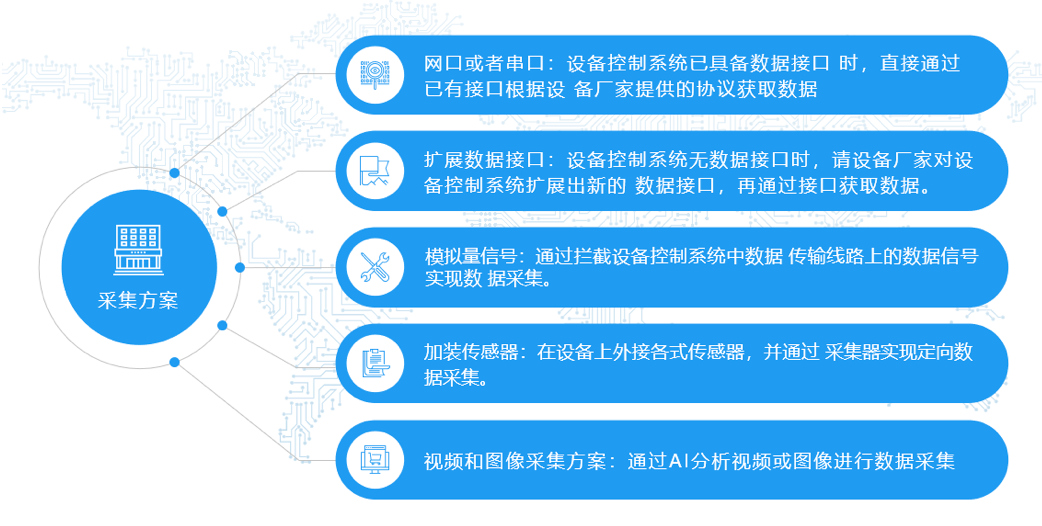

圖2-4 采集方案
其中視頻在線監控系統可以對監測點進行實時視頻監控，同時數據接入平臺底層。當出現異常情況時，可快速進行抓圖，本地錄像，可將抓拍圖片上傳至系統為決策、處理人員提供參考；當錯過異常情況時，可進行即時回放，同時上報異常報警數據。
且本地可以直接選中某設備實時查看視頻數據。
圖2-5 視頻界面
系統在維護設備方面貼切實際需求集成了移動端以便于現場實施維護人員能夠便捷的使用系統，同時也提高了整個流程的效率。機端能夠支持設備故障報警，實時報警信息可以推送至用戶且可在后臺自定義報警條件。
業務服務平臺可以配置相應的報警機制(觸發器)并對接底層的流式計算功能對采集進來的數據進行實時監控，一旦數據達到警戒點則出發報警機制對相應的第三方應用進行通知。系統可以對接微信、智能手表等，賬號統一登錄，并且可以對手持終端進行權限管控。

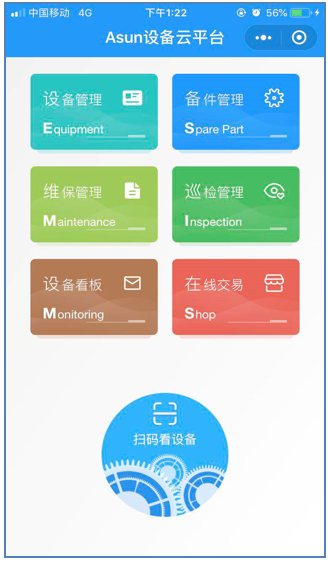

圖2-6 手機端
系統對采集數據進行檢測，發現異常后進行報警，直接通知到微信端等，告知報警詳情，用戶可以在微信端進行派工，接受派工的人員處理完成后錄入處理情況推送至系統，完成報警維修。

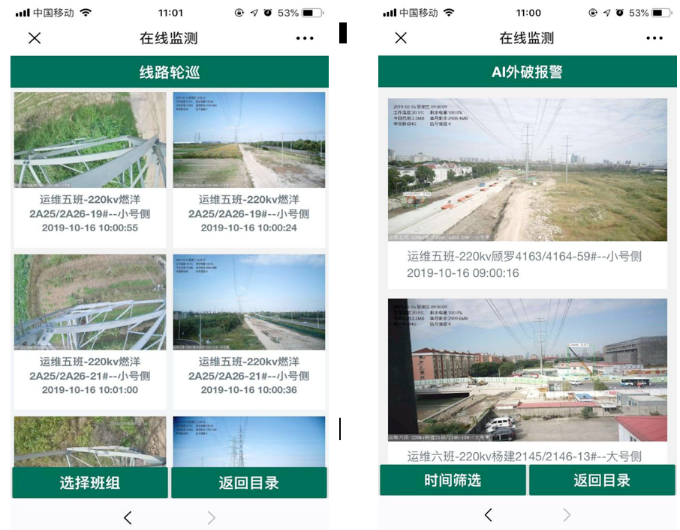

圖2-7 手機端界面
