一、研發背景
隨著信息化技術的發展和機器代替人從事高強度工作已經逐漸成為企業管理的研究方向，而作為使用3KV、6KV、10KV高壓電機比例較高的行業，如鋼鐵廠、發電廠、化工廠、泵站、水泥廠等高功耗和高輸出的企業，如何提高大功率電機設備維護，并與公司整體信息化管理進行整合，打通計劃-生產-保養等生產環節的閉環系統，如何從信息化管理中提升績效。已經成為設備運維保養部門領導需要思考問題。
二、系統意義
絕緣老化原因一般有以下四個方面；·工作電壓引起的電力設備絕緣老化；·由于工作環境或是散熱不好而導致的絕緣老化；·由于工作環境可能存在酸，氮氧化合物，水等化學物質，在這些物質的作用下，失去絕緣材料的絕緣性能或者是加速老化；·由于機械力造成的老化,絕緣材料在振動的作用下，溫度升高，彈性度下降，老化加速，絕緣性能自然也會隨之下降。
因此，絕緣監測有著重要的意義，它具備以下幾點優勢：·提高高壓電機絕緣的導熱、耐熱、耐潮和化學穩定等性能；·改善高壓電機的電氣性能，使設備運行安全可靠；·一定程度上可以預防惡性過熱故障提高高壓電機的工作效率；·提高高壓電機絕緣的機械強度，延長其使用壽命。
三、系統成效
四、 應用案例

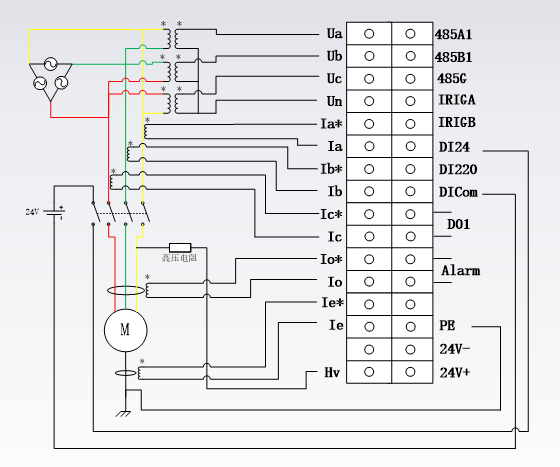

典型接線圖

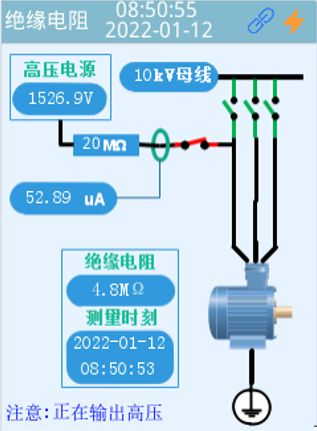

絕緣電阻監視狀態圖：
在線監測：對高壓電機的繞組在停機和運行情況下，對地施加間斷的DC1500V電壓，測量其絕緣電阻。并在發現問題時及時發出報警信號，防止故障進一步擴大。將冷備用的高壓電機作為熱備用處理，免去啟動電機前用兆歐表對電機進行絕緣測量，隨時在確保良好絕緣情況下啟動高壓電機。
投運閉鎖：當所檢測到電機已投運時，通過閉鎖信號切斷裝置高壓電源輸出，不影響電機正常運行。
隔離防護：裝置高壓輸出與高壓電機的繞組間通過20兆歐專用高壓電阻隔離。保證監測裝置以及高壓電機的可靠運行。

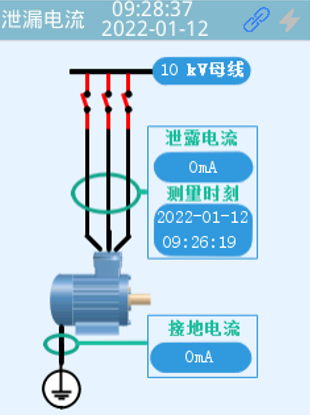

泄露電流監視狀態圖：
監測系統通過開關量輸入監測電動機投運狀態，當電機投運時，裝置時刻監測電動機的對地泄漏電流以及電機外殼的接地電流，并在監測值超標時發出報警信號。
