一、 系統概述
1.1研發背景
風力發電機組、水力發電機組、火力發電機組、變壓器、高壓開關柜等大型設備是輸配電系統中的重要設備，一直處于高溫下運行，不便于停電檢修及接觸式測溫設備的安裝。 大型設備封閉特性使得難以通過日常巡視查看內部各元件的狀態，如表面污 損、物理變形等，各種傳感器的監測也往往是基于選定裝設點的，各種原因?qū)е碌碾x散報警信息難以確認，通過紅外成像測溫和微光遙視技術，可實現設備內部 的溫度場分析、遠程查看設備內部狀態，結合環境溫度等綜合數據的分析，實現 設備工作狀態的多維度分析及全息可視化，可對告警信息的真?zhèn)芜M(jìn)行有效甄別，獲取現場數據進一步分析評估設備運行風險。
1.2系統成像原理
紅外成像設備就是利用紅外探測器、光學成像物鏡接受被測目標的紅外輻 射能量分布將圖形反映到紅外探測器的光敏元上，由探測器將紅外輻射能轉換成電信號，經放大處理、轉換或標準信號通過監測器顯示紅外熱像圖。
1.3紅外成像特點
1.紅外熱成像是非接觸的檢測與識別；2.利用的是熱紅外線，因而不 受電磁干擾；3.能真正做到24h全天候監控；4.能同時觀測多個目標。

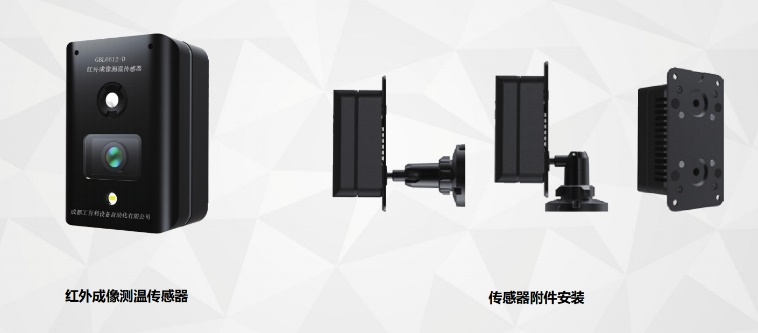

1.4產品圖片實例

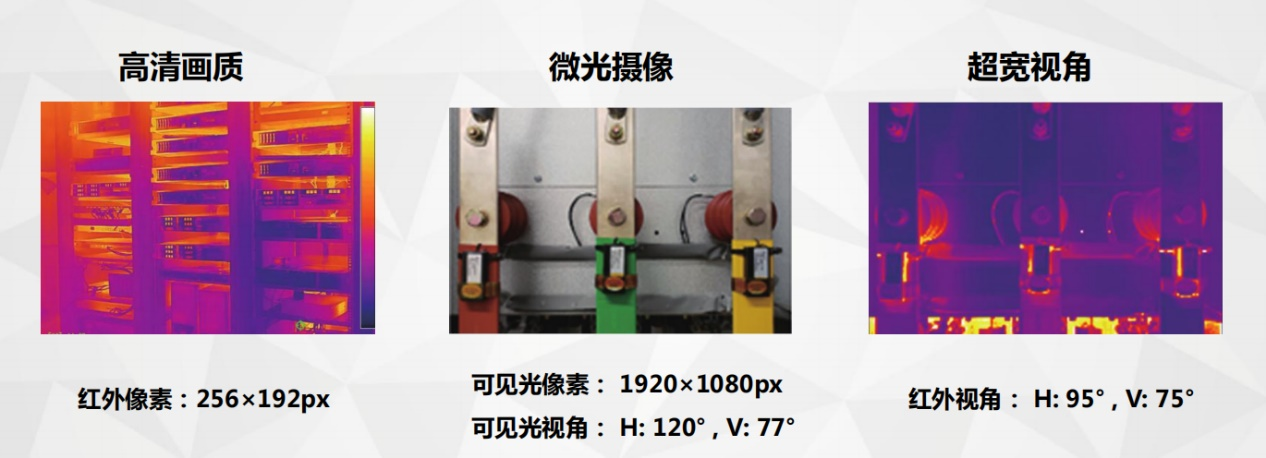

1.5產品特點
二、 應用案例

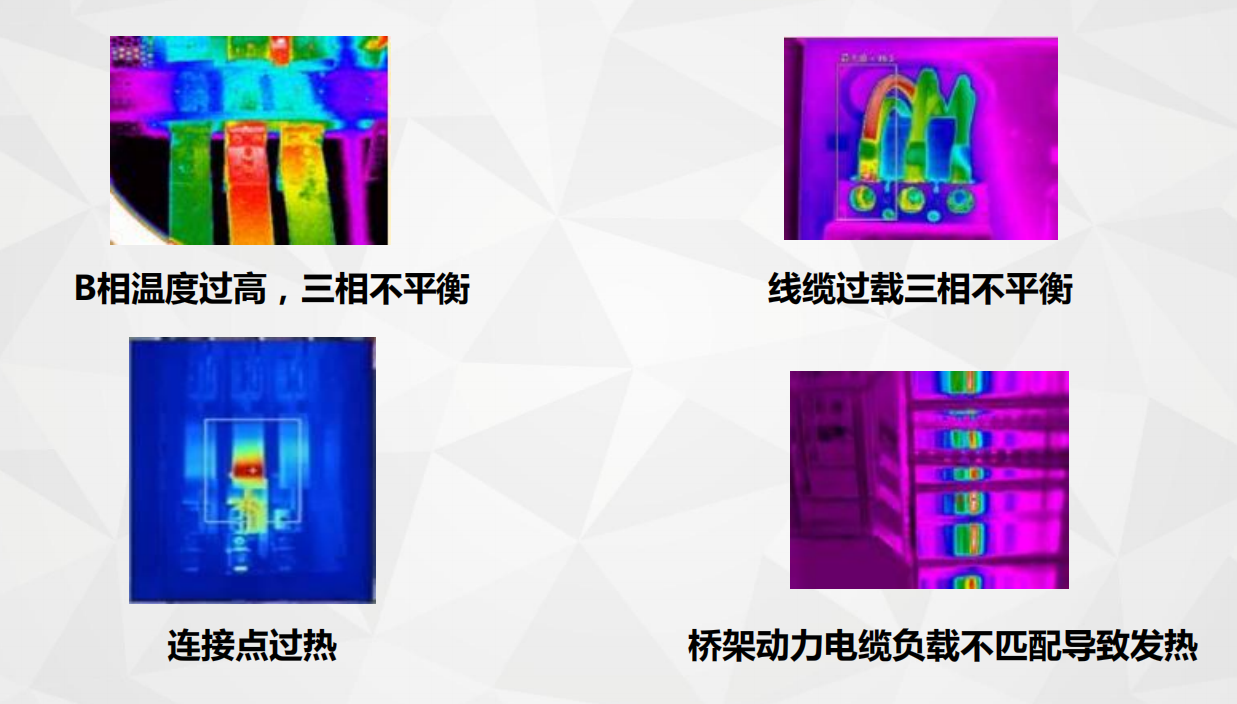

·故障情況

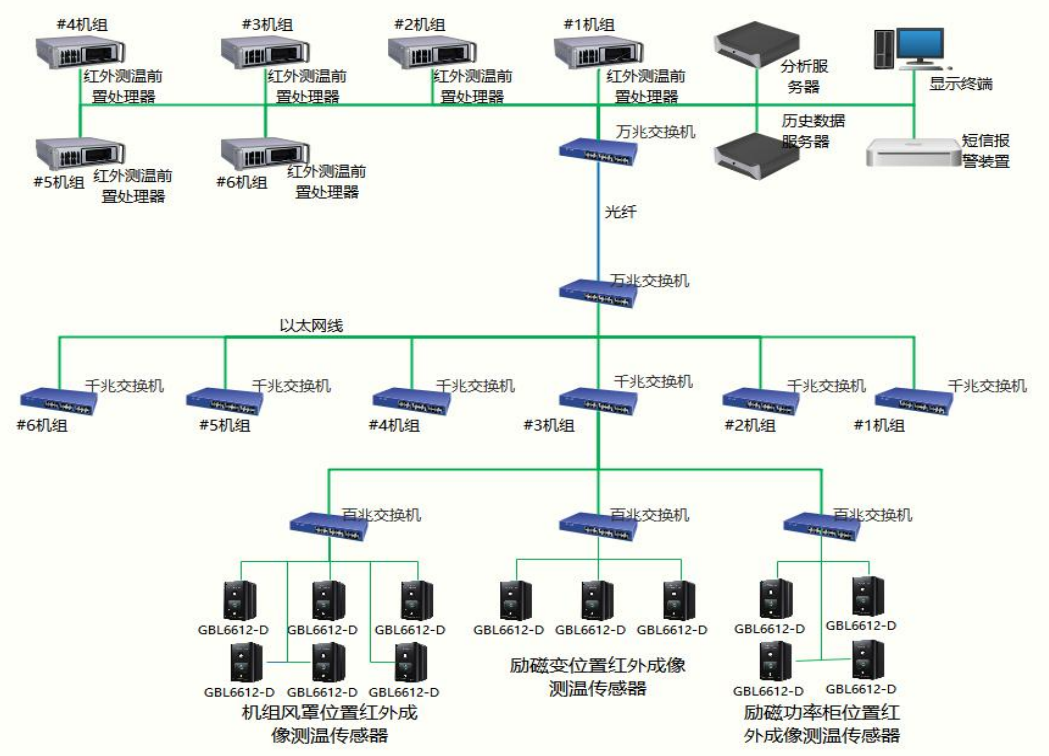

·解決方案拓?fù)鋱D

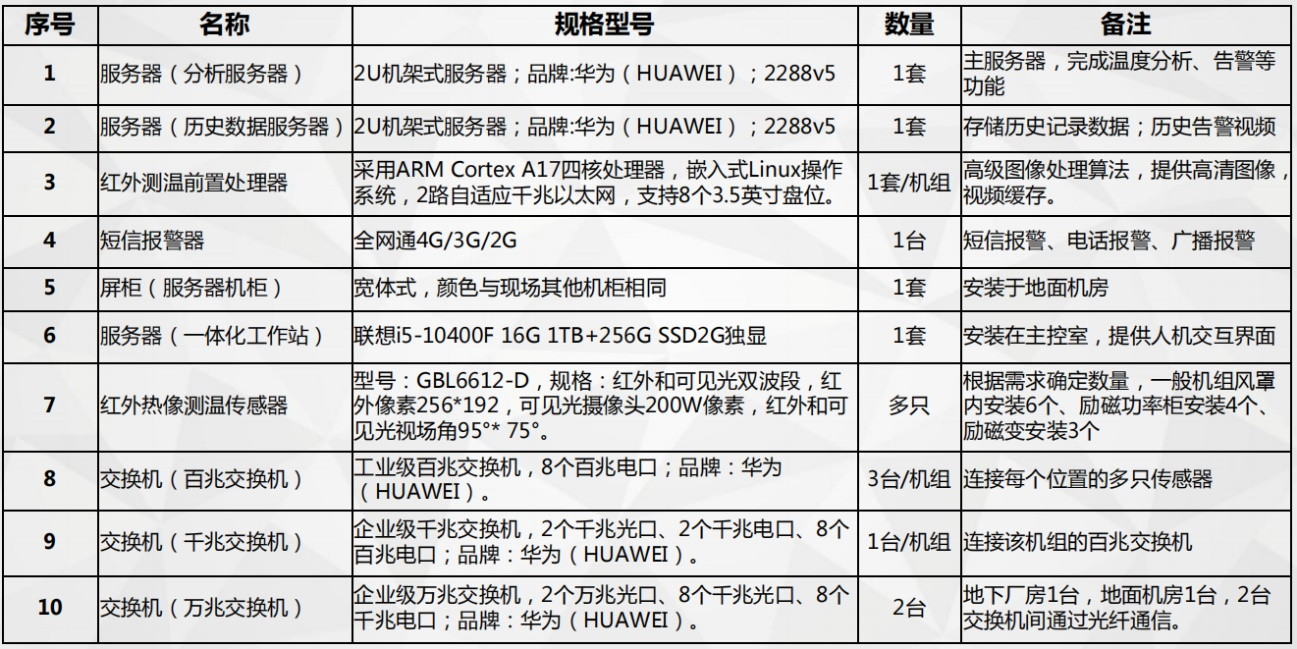

·方案配置

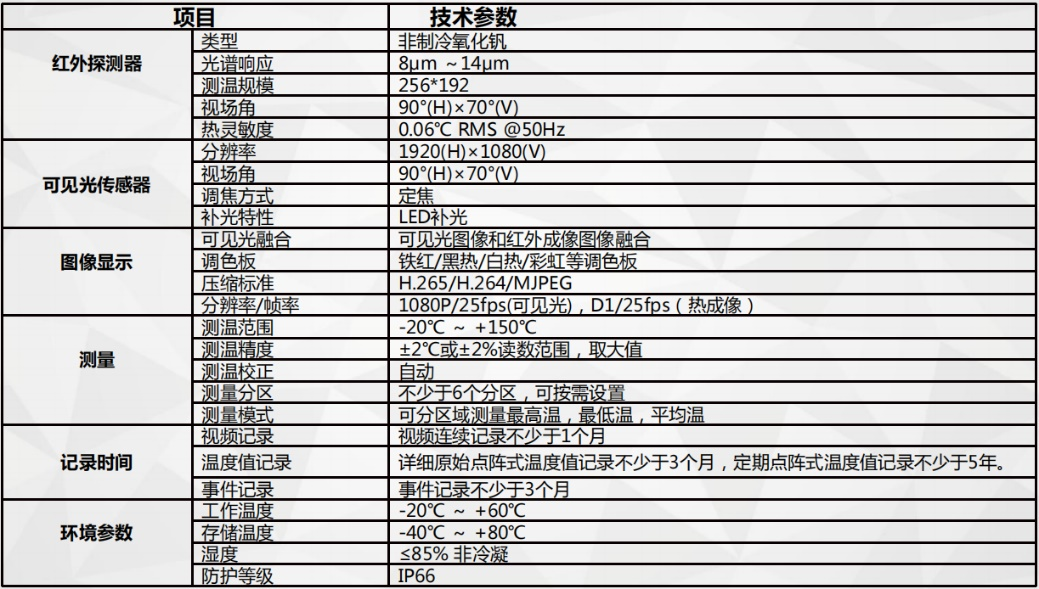

·技術參數
·系統特點
·高分辨率紅外測溫探測器
·可近距離安裝，同時測量更多被測設備
·微光高清可見光圖像拍攝
·具有紅外線成像和可見光視頻圖像對比顯示
·實時記錄溫度數據、圖像、視頻等
·多種溫度分析方式及多維度參數溫度缺陷分析
·短信、電話、廣播等多種報警方式
·良好的系統具有適應性，可靈活的增加監測點
·系統功能
·測量功能：紅外成像方式測量溫度，可設置分區測量最高溫、最低溫、平均溫，同時輸出原始點陣式溫度值，被測設備運行環境溫濕度監測，支持通過安裝傳感器或者通過通信方式，從其他監測系統獲取各相關電力設備的電流數據。
·顯示功能：可實時顯示紅外視頻、可見光視頻，溫度數顯示（實時、歷史曲線等），紅外圖像和可見光圖對比圖像顯示，被測裝備的3D模型及人機3D交互界面等功能。
·記錄功能：實時記錄分區溫度數據、紅外溫度圖像、可見光圖像、詳細原始溫度值、事件等。
·報警功能：具有實時溫度異常預警，短信報警功能，可根據運行電流、發熱部位和性質，再結合表面溫度判斷法，相對溫差判斷法、紅外熱像特征判斷法、同類比較判斷法進行綜合分析判斷。
·分析功能：實時溫度分析、歷史溫度曲線分析、趨勢隱患分析、橫向?qū)Ρ入[患分析、多維度（包括但不限于環境溫度、電流等）參數溫度缺陷分析、紅外熱像特征分析等。
·自檢功能：系統具備傳感器、交換機、網線、前置處理器、服務器和各軟件很快的全面自檢及告警能力等。

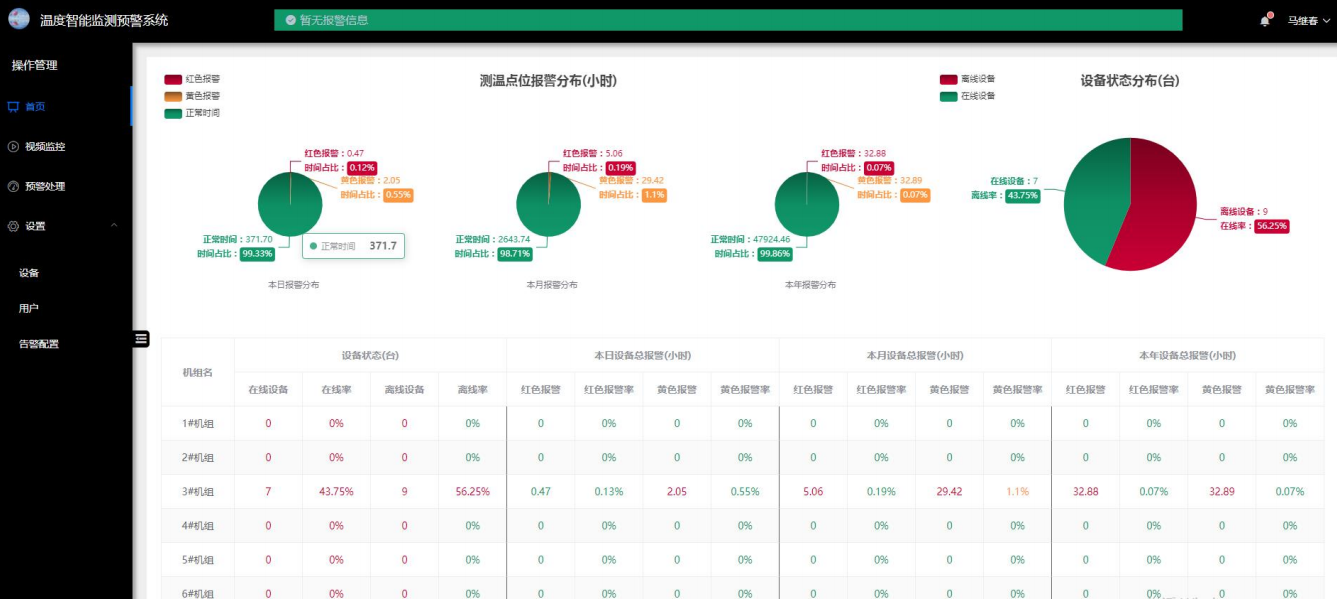

·軟件顯示頁面

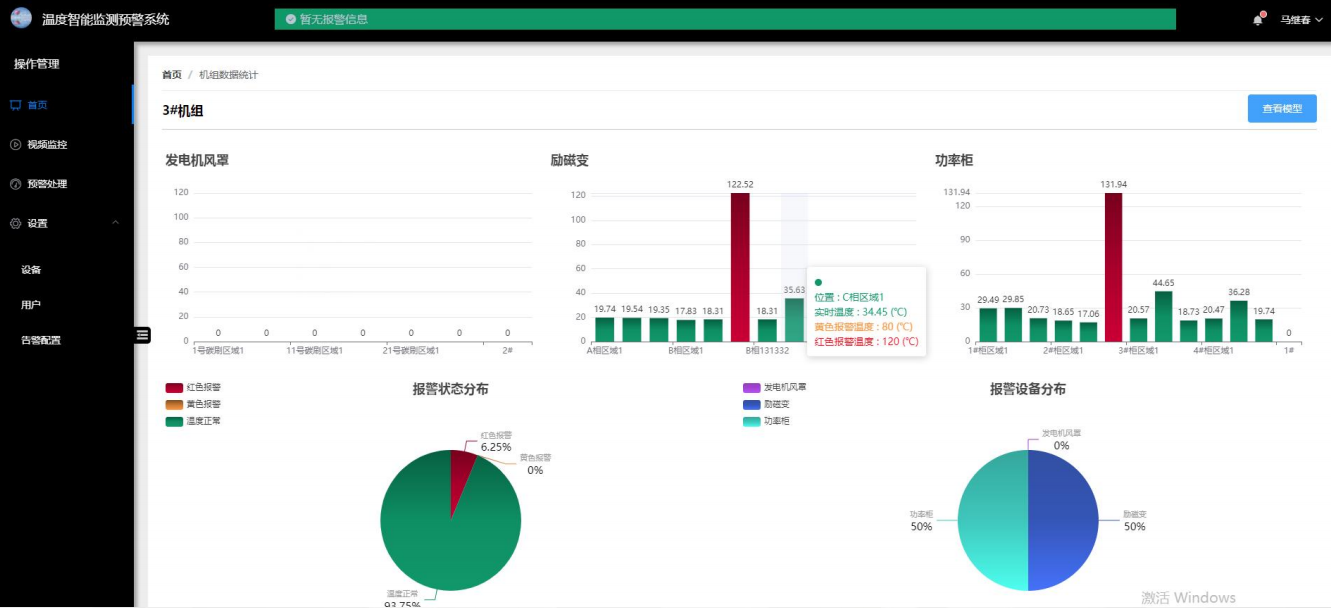

·溫度顯示頁面
